Case study
Tende a rullo
IL PROGETTO
Uno dei principali produttori di sistemi di protezione solare in Europa, ha richiesto una linea di produzione completa per tende a rullo. L’obiettivo finale era automatizzare il processo produttivo per creare un prodotto di alta qualità , con dimensioni variabili, in meno di due minuti.
Il prodotto finito doveva essere resistente, quindi le saldature dovevano essere solide e visivamente gradevoli. Per questo cliente, la componente estetica del prodotto era importante tanto quanto la sua durata. I bordi del tessuto dovevano essere tagliati in modo netto, e il taglio doveva essere rifinito a caldo. La tasca inferiore con keder sarebbe stata visibile nel prodotto finito e, pertanto, doveva avere un’elevata qualità . La tolleranza sugli angoli diagonali del prodotto finito doveva essere inferiore a 2 mm. Inoltre, la macchina doveva essere in grado di gestire rotoli di diversi pesi e dimensioni.
IL PROCESSO

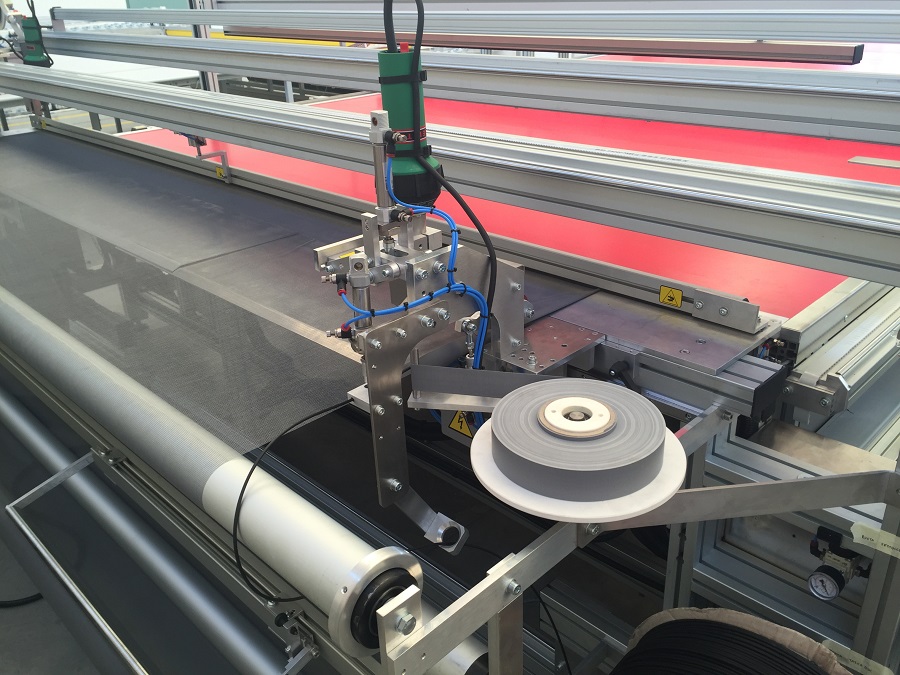

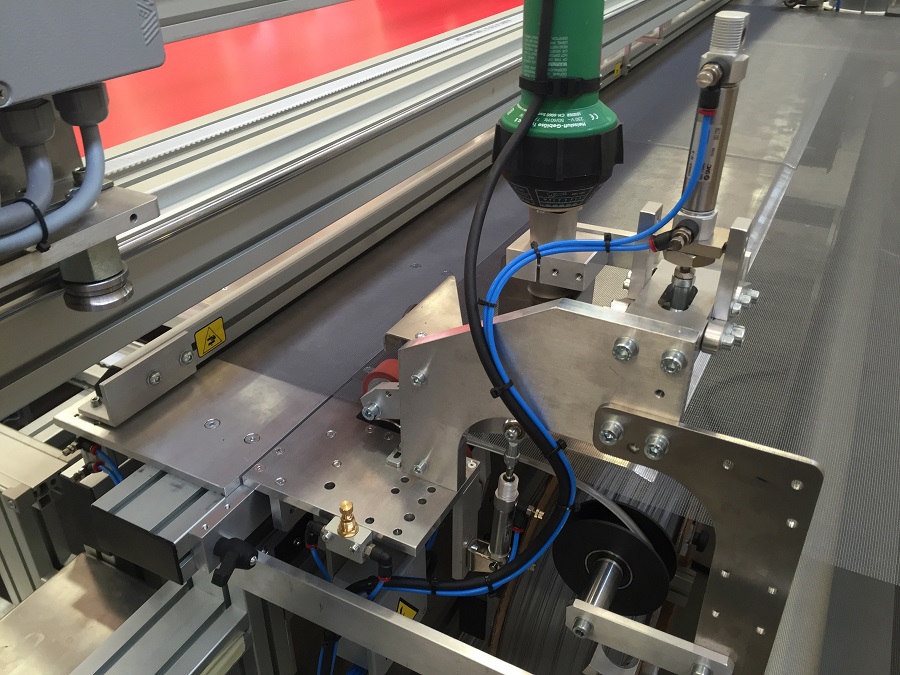

Abbiamo progettato una macchina in grado di srotolare automaticamente il tessuto dal rotolo, tagliarlo a misura con lame rotative motorizzate gemelle, applicare un profilo in PVC coestruso sulla parte superiore e, contemporaneamente, creare una tasca con corda nella parte inferiore. Infine, una macchina automatica a ultrasuoni taglia trasversalmente e riavvolge i prodotti realizzati su un tubo in alluminio.

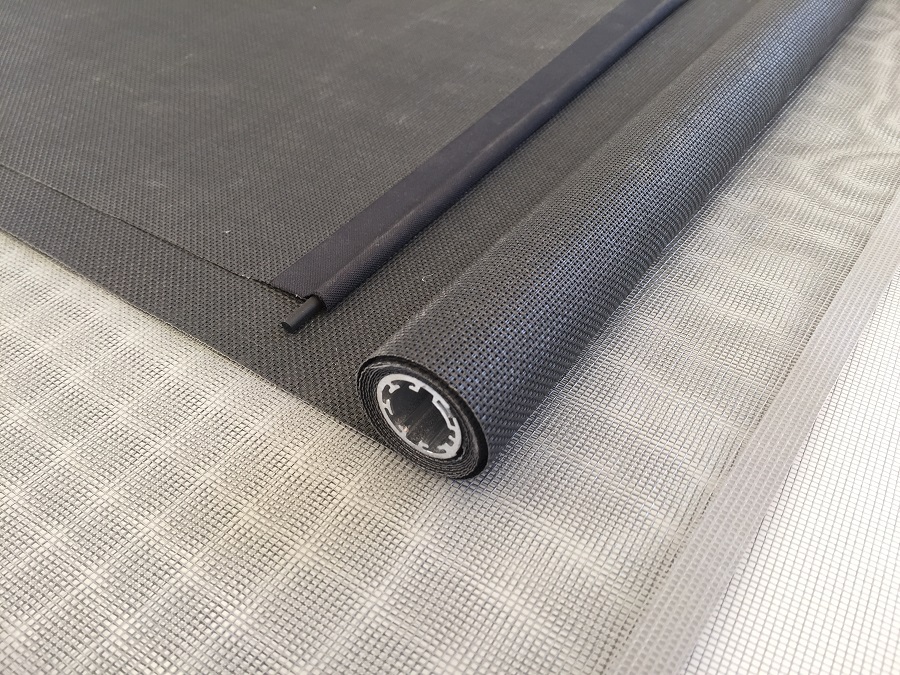

La nuova macchina produce una tenda a rullo perfettamente tagliata e saldata, riavvolta e pronta per l’inserimento nella scatola, in meno di 90 secondi.
L’interfaccia software è in grado di comunicare tra il software di produzione della macchina e il sistema di gestione ordini del cliente, ottenendo così l’automazione completa del sistema di gestione degli ordini e della movimentazione dei carichi.

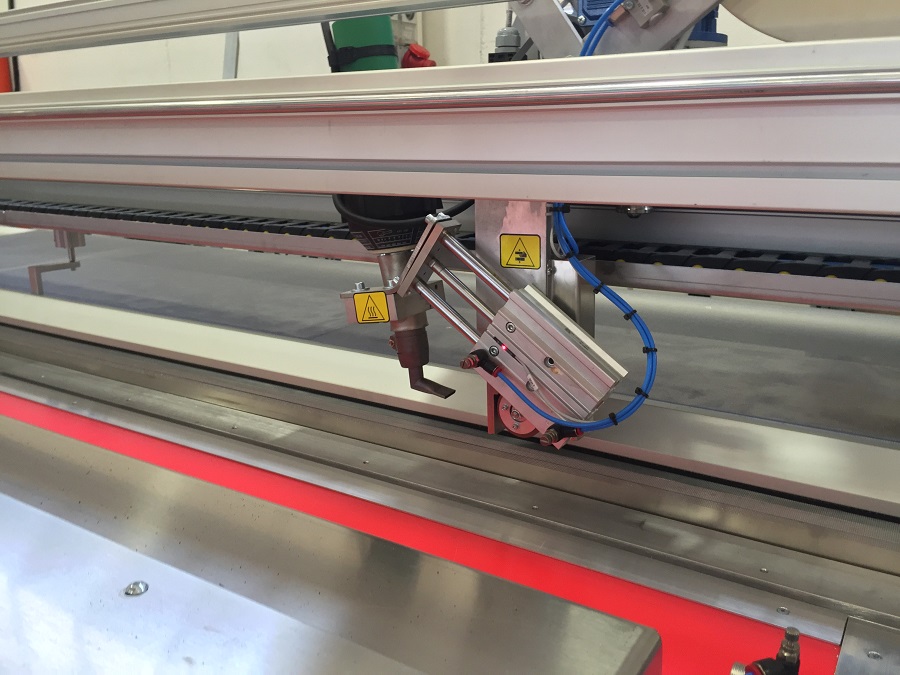

Una serie di utensili progettati con ingegno garantisce saldature perfettamente piatte e dritte. La potente lama rotativa elettrica motorizzata taglia il profilo e la tasca con velocità e grande precisione, mentre la lama a ultrasuoni realizza tagli laterali perfettamente rifiniti.
