Case study
Teli laterali per camion
IL PROGETTO
Abbiamo realizzato una macchina della serie SM-321-HA per la produzione automatica di teloni laterali per semirimorchi.

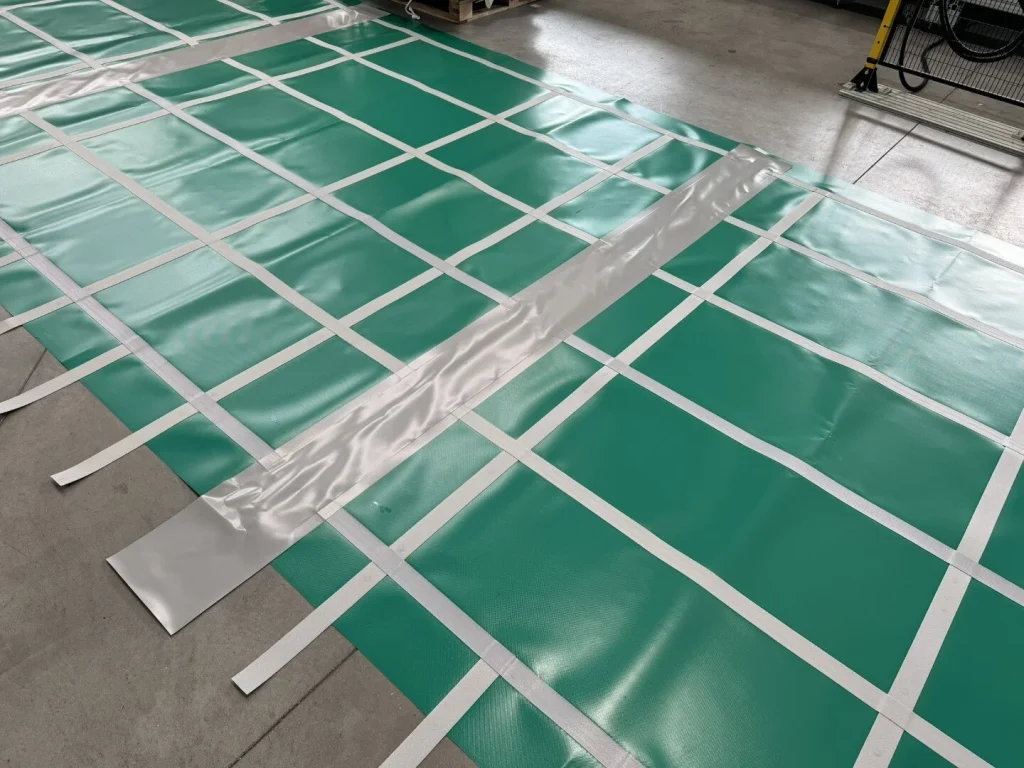

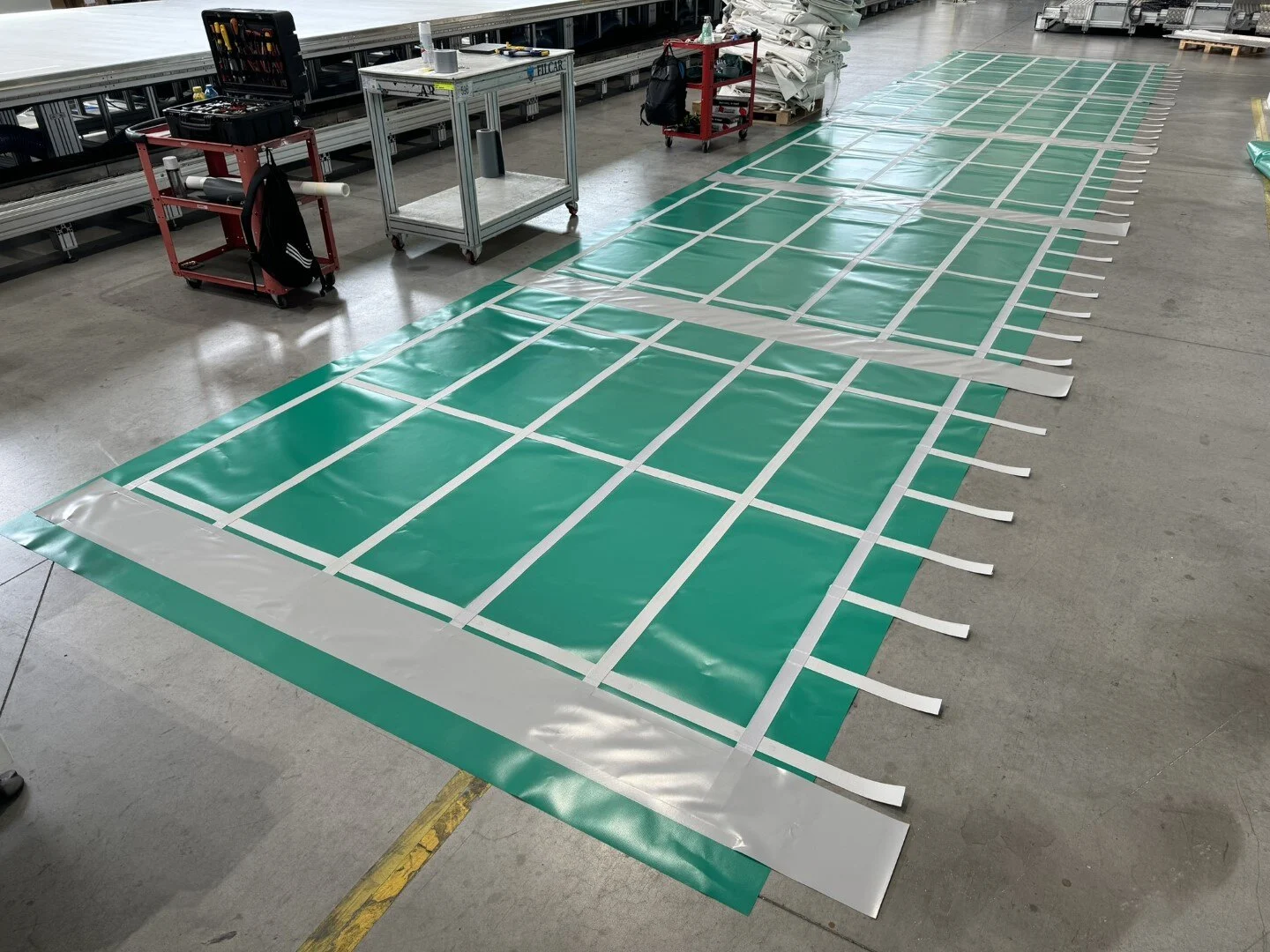

La macchina è in grado di realizzare un telone completo con:
- 24 cinghie verticali corte
- 15 cinghie verticali a tutta altezza
- 6 cinghie orizzontali a tutta lunghezza (13,6 m)
- 5 fasce di rinforzo verticali (300 mm)
in un tempo massimo di 20 minuti.
La superficie di aspirazione del nastro trasportatore, le teste di saldatura estremamente potenti e un nuovo sistema di aspirazione dei fumi rendono questa macchina una stazione di saldatura per teloni laterali avanzata ed efficiente.
IL PROCESSO

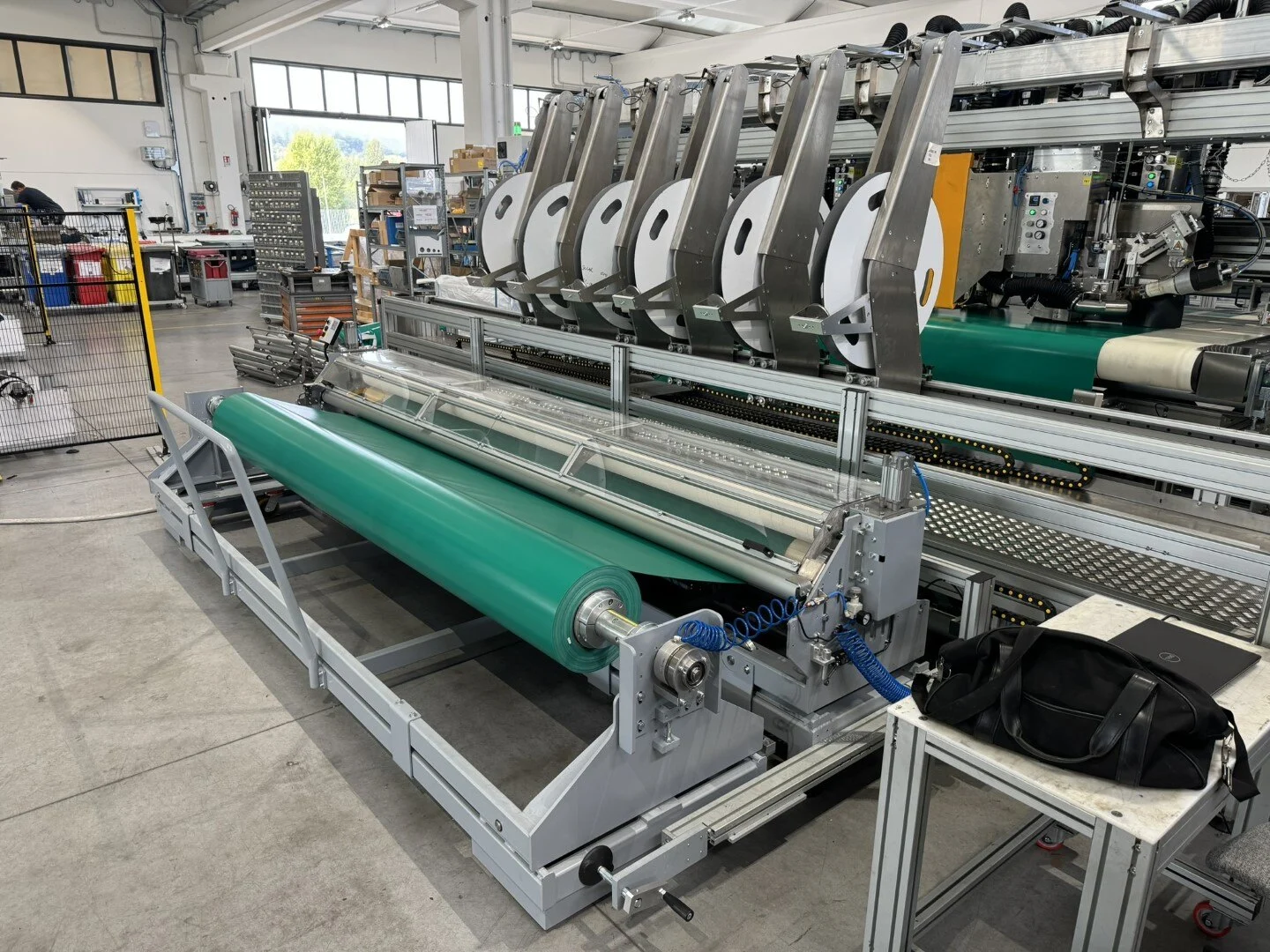

La macchina può lavorare direttamente da un jumbo roll, ma è in grado di processare anche singoli pannelli in PVC pretagliati o pre-stampati con grande precisione e velocità. Un telone prodotto con la SM-321-HA presenta una tolleranza sulla lunghezza di soli 2 mm sull’intera lunghezza di 13,6 m.
La potente turbina da vuoto e il nastro trasportatore sezionato mantengono i pannelli in PVC perfettamente distesi durante il ciclo di saldatura, riducendo le pieghe al minimo assoluto. Le cinghie e le fasce di rinforzo verticali vengono tagliate automaticamente.
Le operazioni di saldatura e taglio possono essere caricate da un disegno DXF o impostate manualmente tramite il touch screen. La macchina è gestita da un solo operatore e non sono richieste competenze specifiche.
