Case study
Schermi cinematografici
IL PROGETTO
Un produttore internazionale di schermi cinematografici ha richiesto una soluzione per automatizzare il taglio e la cucitura dei propri prodotti.
Gli schermi cinematografici sono realizzati con un costoso materiale rivestito in PVC, progettato per migliorare la qualità delle immagini proiettate. I modelli hanno forme rettangolari, con bordi dritti o curvi e piccoli fori utilizzati per montare lo schermo su una struttura in alluminio. Dopo il taglio, delle strisce di velcro vengono cucite sul retro del tessuto.
IL PROCESSO

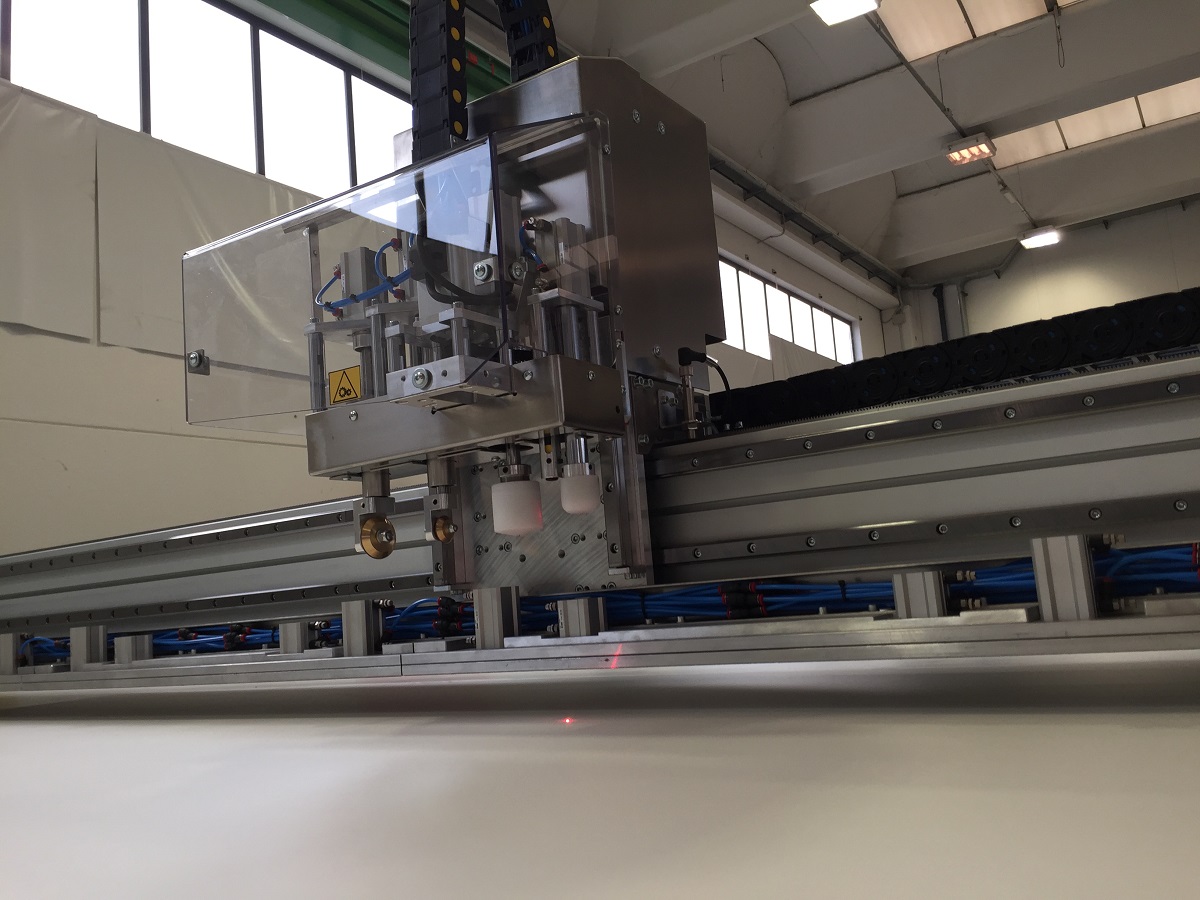

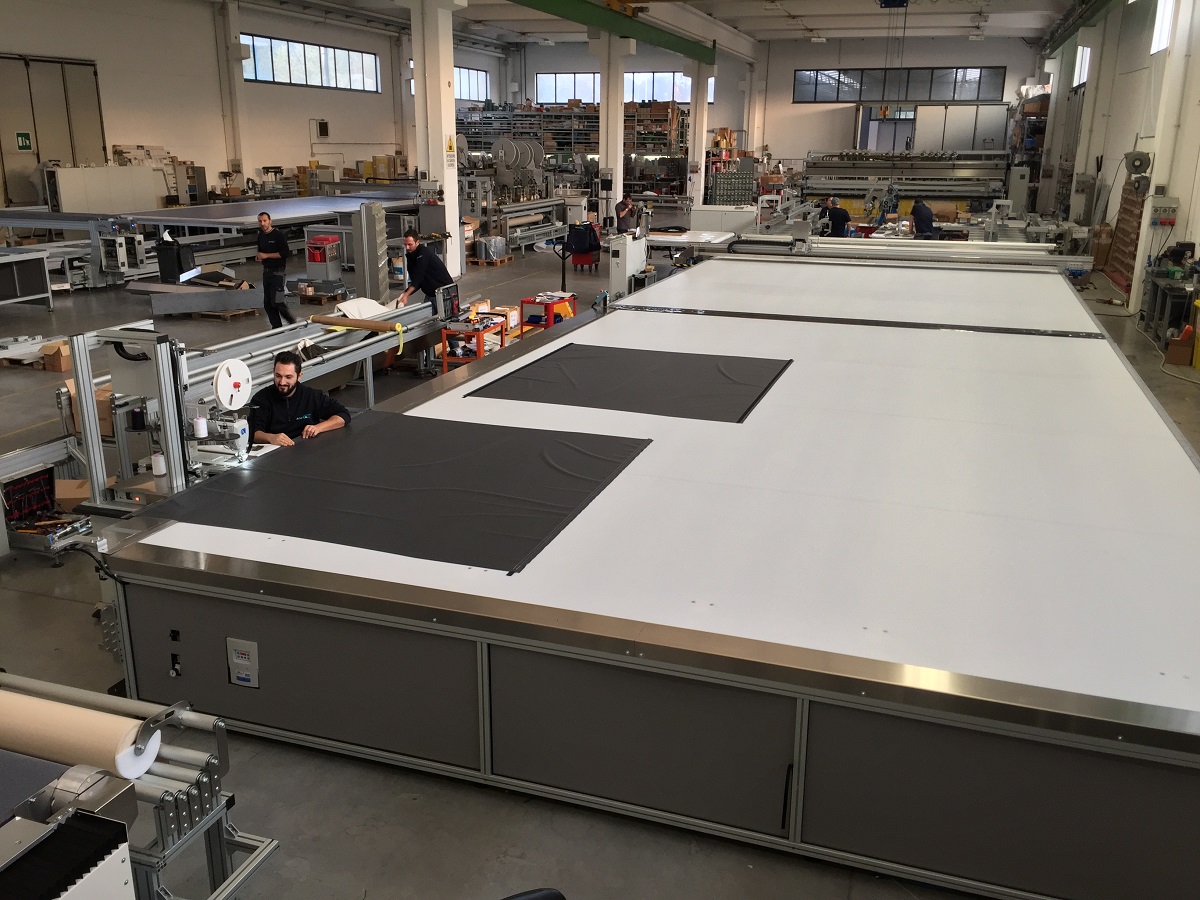

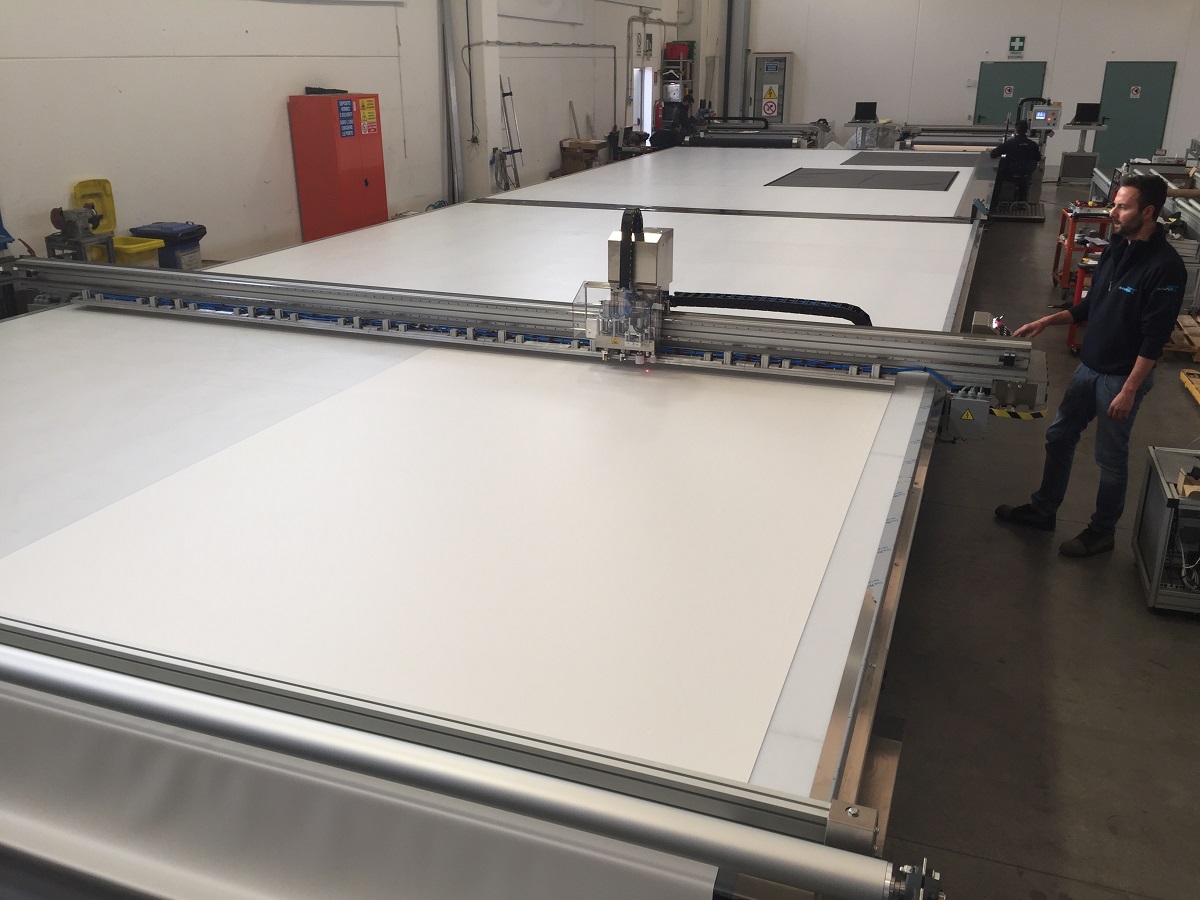

Abbiamo combinato due nostri prodotti – la macchina da taglio SM-375-TA e la stazione di cucitura lineare SM-100-CA — in una singola linea di produzione con due postazioni di lavoro distinte. La prima stazione srotola il tessuto dal rotolo e taglia i modelli secondo un disegno CAD. Il tessuto viene poi trasferito alla seconda stazione.
Il trasporto del tessuto è facilitato dal “metodo tappeto volante”, ovvero un cuscino d’aria sotto il tessuto. Anche i tagli di schermi cinematografico molto grandi possono essere facilmente trasferiti da un solo operatore dalla stazione di taglio a quella di cucitura.

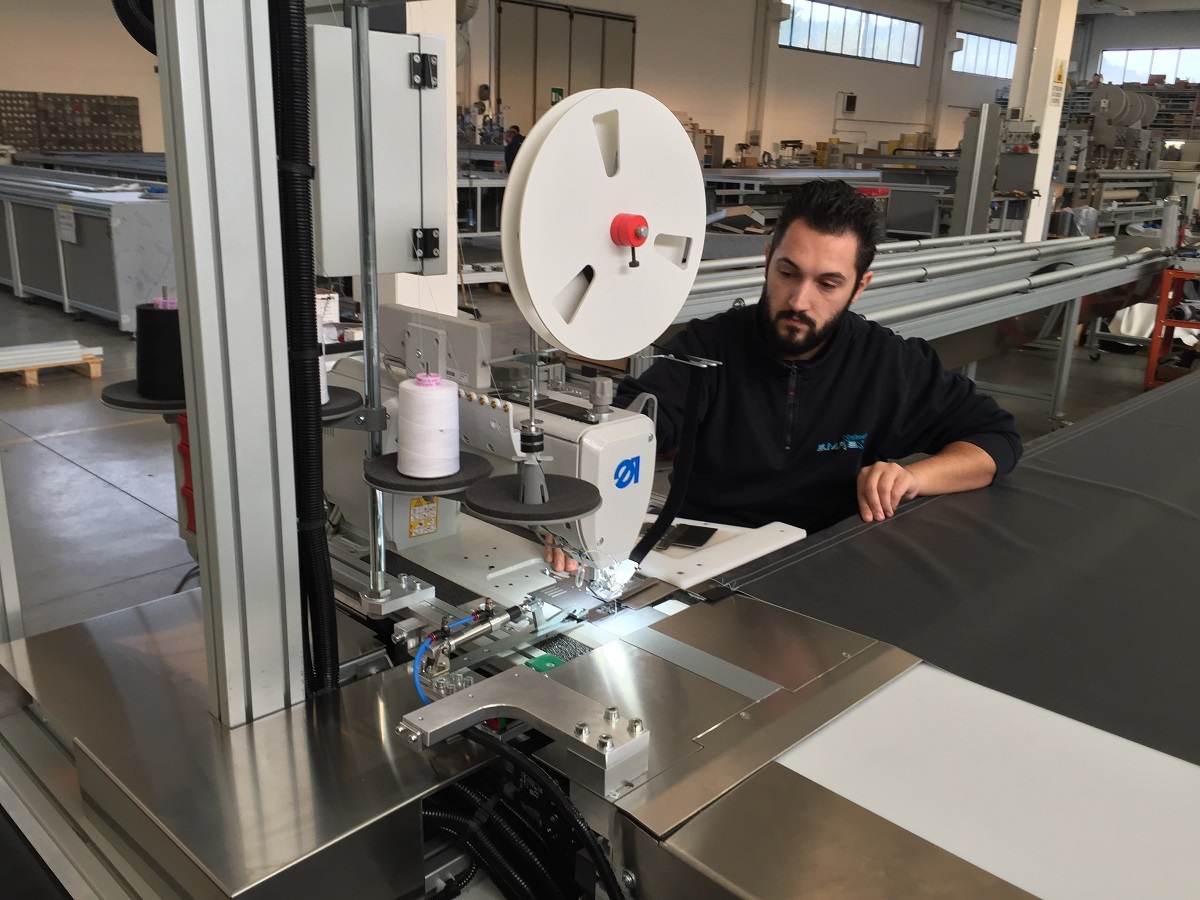

La stazione di cucitura è dotata di una testa di cucitura ad alte prestazioni che si muove lungo il lato della macchina. Per permettere all’operatore di monitorare e guidare in sicurezza il tessuto e la striscia di velcro durante le operazioni, abbiamo realizzato una piattaforma con sedile che si muove insieme alla testa di cucitura, consentendo all’operatore di lavorare comodamente seduto durante la produzione.
Creazione di prodotti di alta gamma.
Abbiamo installato due teste di saldatura ad alta potenza sui lati sinistro e destro del ponte utensili per piegare il tessuto in una tasca e inserire il nucleo utilizzato per fissare il tessuto alla struttura della tenda.
Poiché la macchina lavora a velocità eccezionalmente elevate (fino a 15 metri al minuto), abbiamo integrato un accumulatore prima della stazione di taglio trasversale, in modo che la macchina non debba rallentare o fermarsi completamente, ma possa continuare il processo di saldatura anche durante il taglio.
Con la nuova macchina per il taglio e la cucitura, il nostro cliente è ora in grado di produrre schermi cinematografici in un unico ciclo continuo e veloce. Mentre la stazione di cucitura applica le strisce di velcro sul retro del prodotto, la stazione di taglio stende e taglia automaticamente il tessuto, eliminando così i tempi morti nel processo.
