Case study
Saldatrice multi-rotolo per pannelli extra large per serre solari
IL PROGETTO

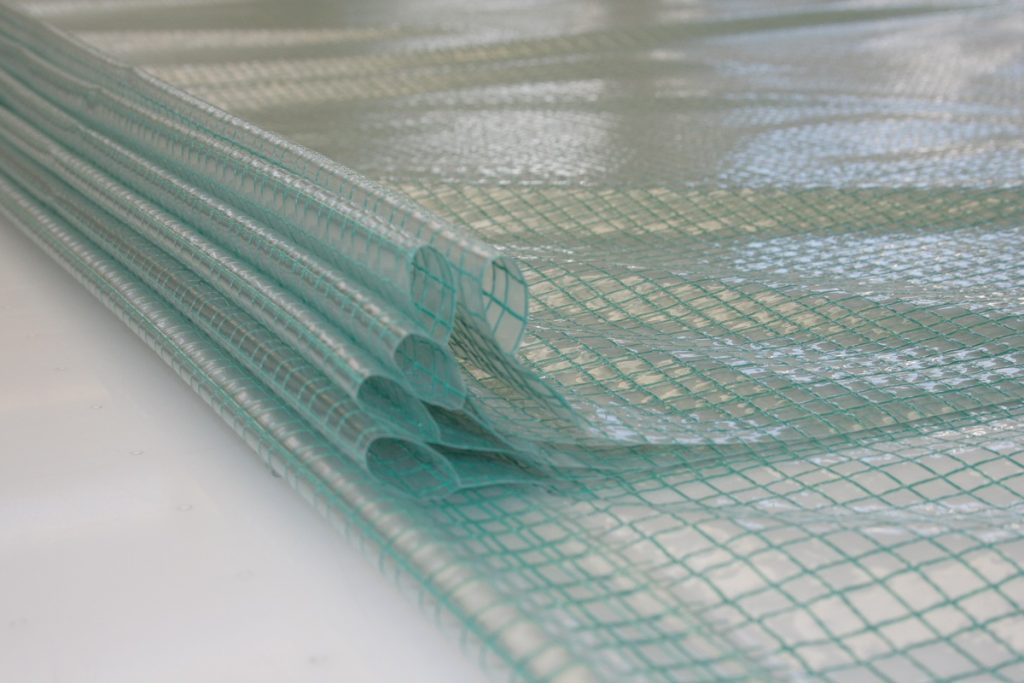

Un produttore belga aveva bisogno di aumentare notevolmente la produzione di serre e coperture agricole di alta qualità in tessuto termoplastico di polietilene. Le lastre – con larghezze fino a 7 metri e lunghezze fino a 11 metri – sono realizzate unendo fino a 4 pannelli singoli saldati insieme. I lati corti di ogni lastra dovevano avere una tasca con inserto di cavo in acciaio per montare la lastra sulla struttura in alluminio della serra. I lati lunghi presentavano orli rinforzati. Una volta montate sulla struttura, le lastre sono soggette a tensioni molto elevate, quindi le cuciture dovevano essere estremamente resistenti.Â
IL PROCESSO

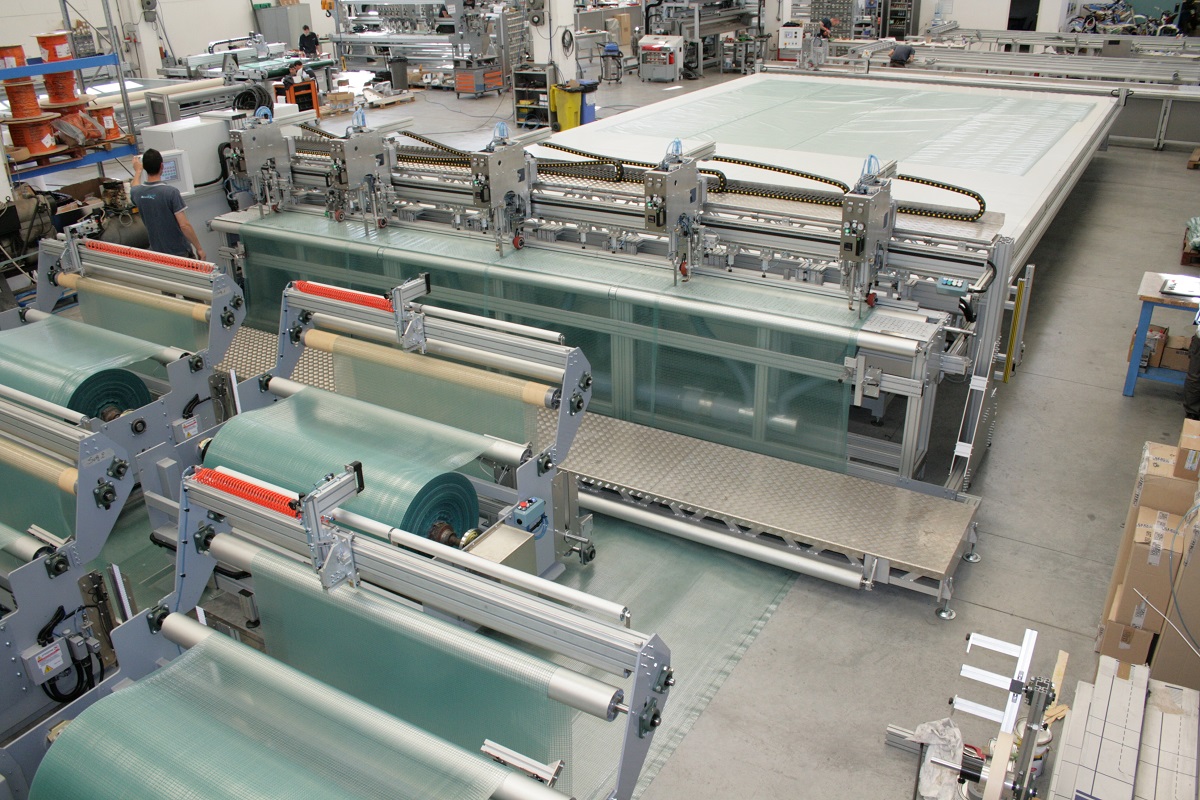

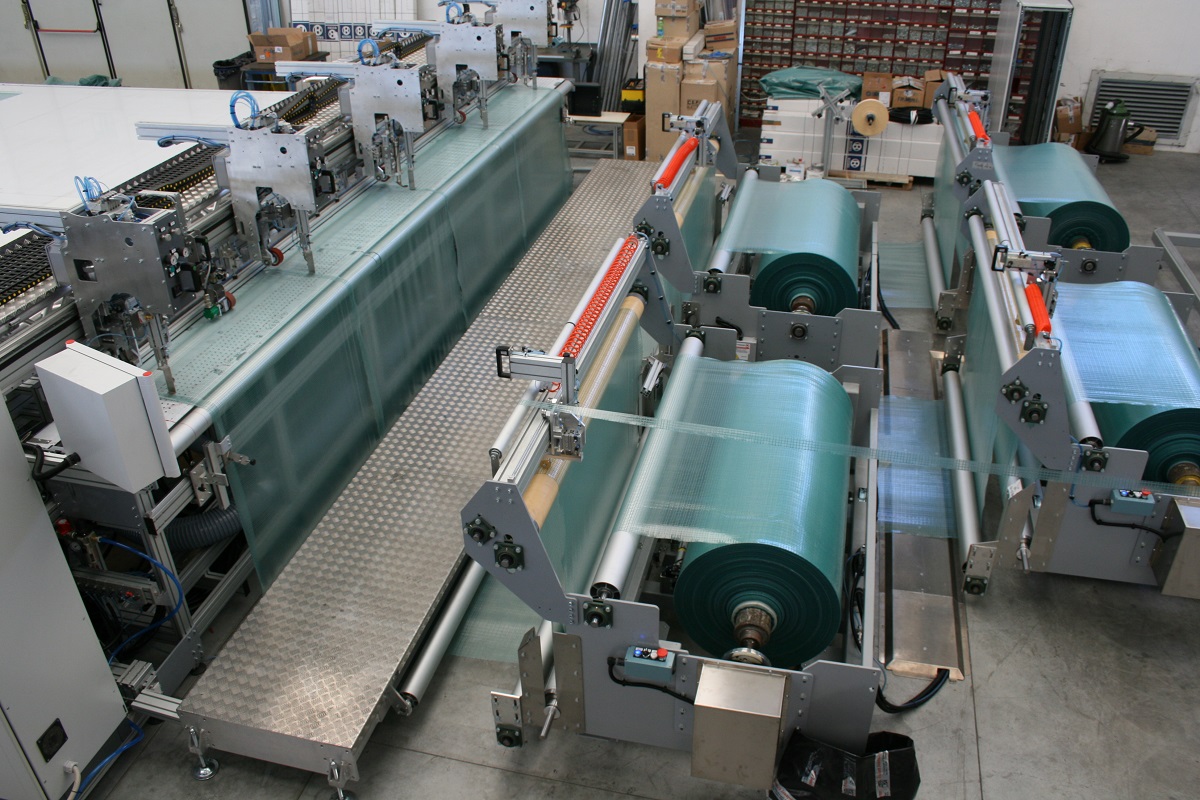

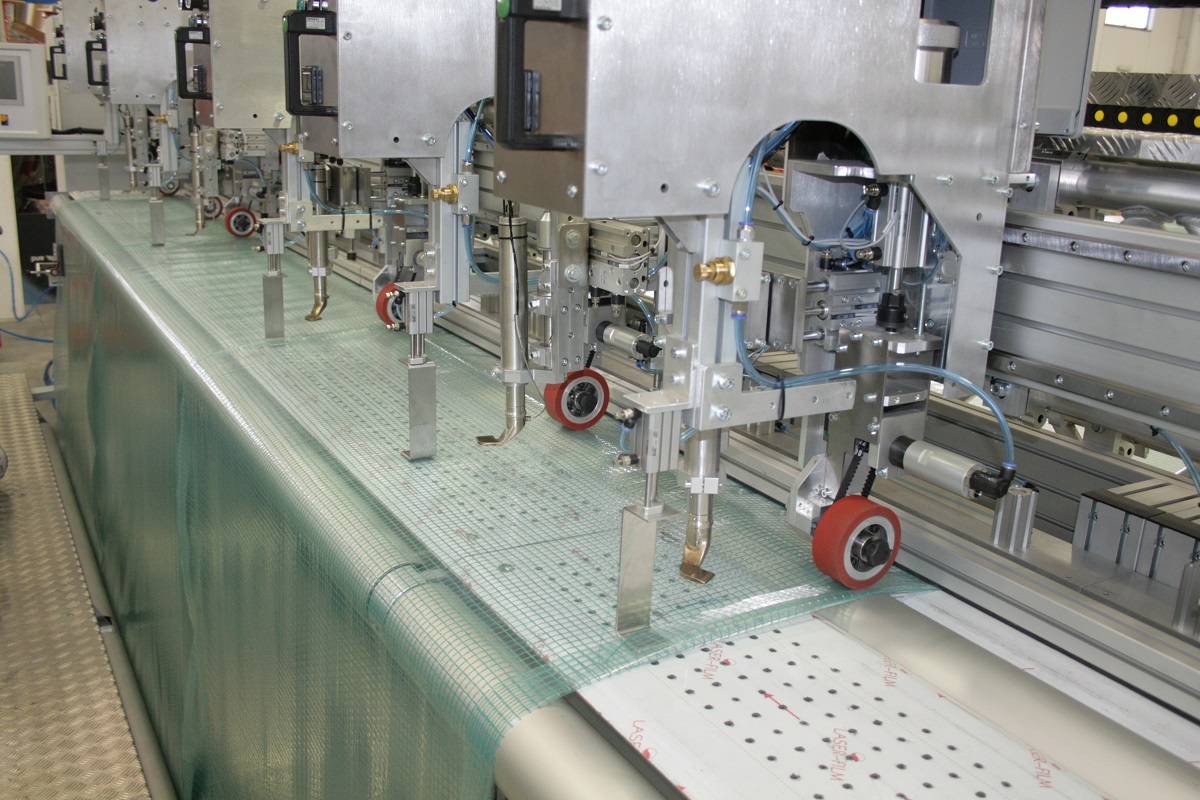

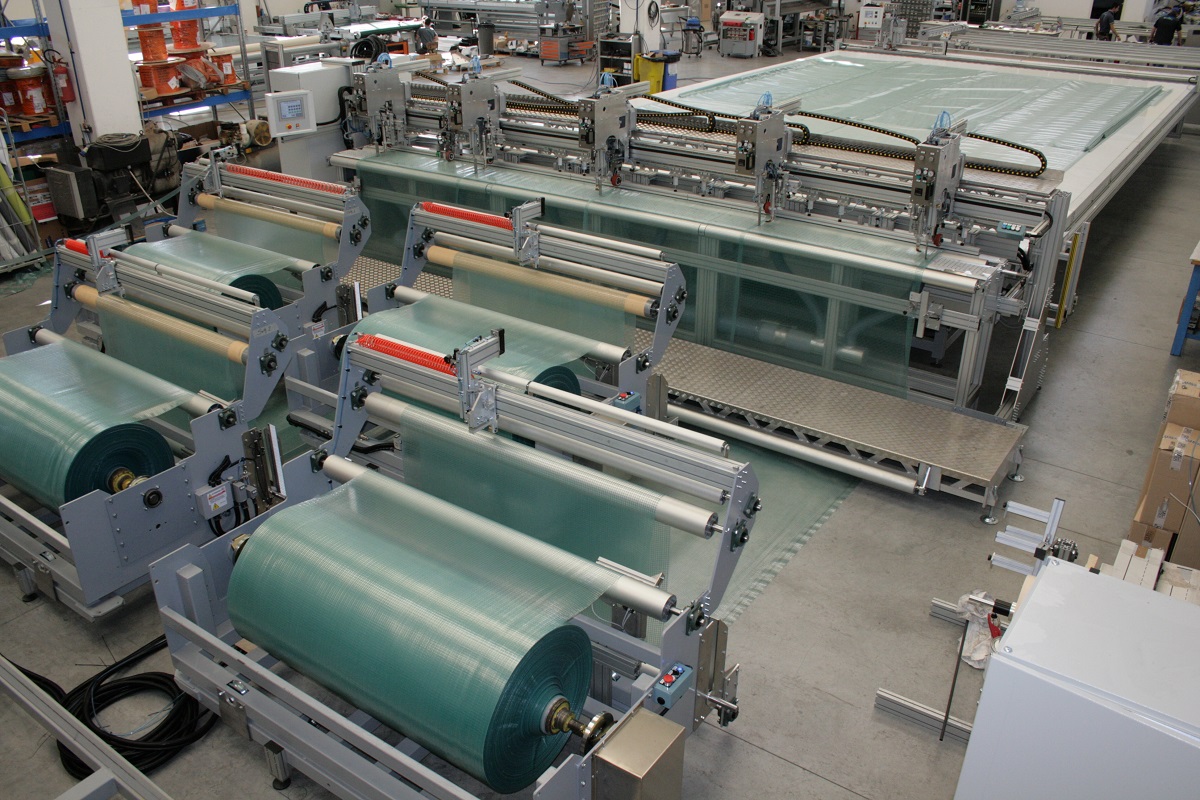

Abbiamo sviluppato una saldatrice multi-rotolo che alimenta il tessuto da un massimo di 4 stazioni di svolgimento motorizzate con correzione automatica dei bordi e controllo digitale della tensione del tessuto. Tre teste di saldatura ad aria calda ad alta potenza, uniscono i pannelli mentre 2 teste laterali creano gli orli sinistro e destro. Il tessuto viene tirato dai rotoli tramite un sistema di presa e trazione extra-large. Gli orli sinistro e destro e le cuciture di sovrapposizione vengono realizzati simultaneamente. Una stazione di riavvolgimento mobile, raccoglie il materiale di scarto e lo riavvolge su una bobina, pronta per essere riutilizzata.
Dopo la creazione della lastra con orli sinistro e destro, la macchina crea un cuscinetto d’aria che permette a un singolo operatore di trasportare il materiale sul retro della superficie di lavoro. Una piattaforma di collegamento consente di posizionare la lastra su una seconda stazione di saldatura lineare che crea le tasche con il cavo in acciaio.
In pochi minuti, una copertura per serra extra-large è pronta.
