Case study
Produzione di vele ombreggianti
IL PROGETTO

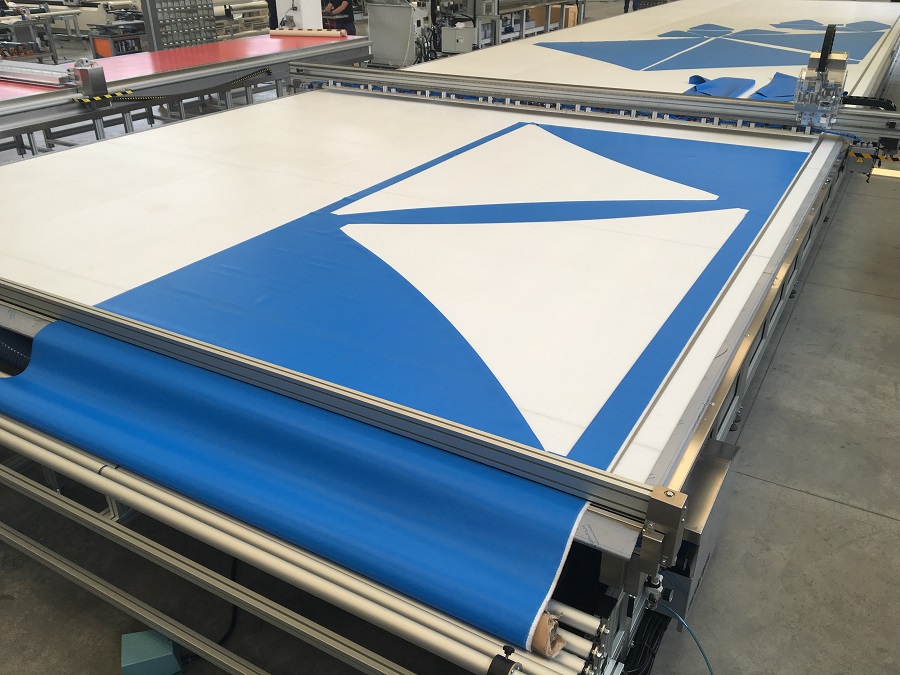

Un’azienda di Istanbul ci ha richiesto un sistema di taglio per la produzione di vele ombreggianti. Le vele, realizzate principalmente in tessuti rivestiti in PVC, potevano arrivare fino a 21 metri di lunghezza. Il cliente desiderava poter vedere i modelli stesi dopo il taglio per effettuare un’ispezione visiva rapida della qualità. Per questo la scelta finale è andata verso un plotter da taglio a piano statico della serie SM-375.
IL PROCESSO

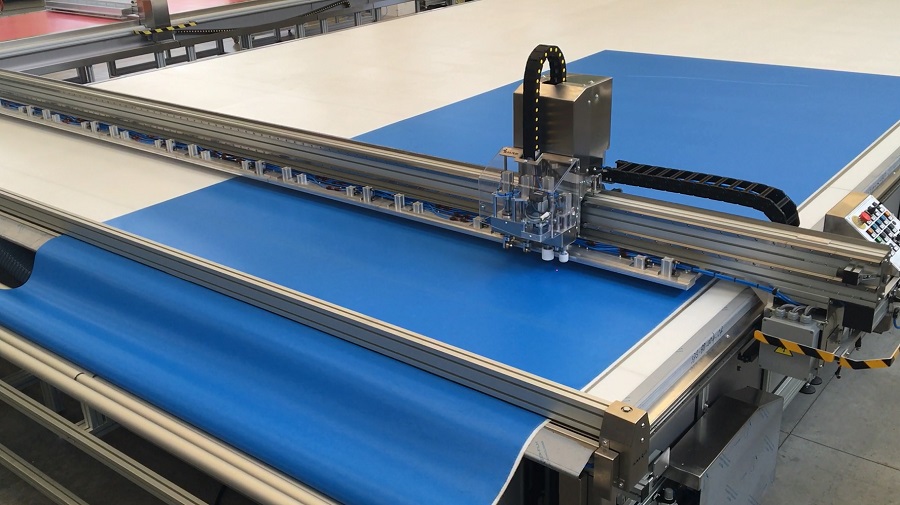

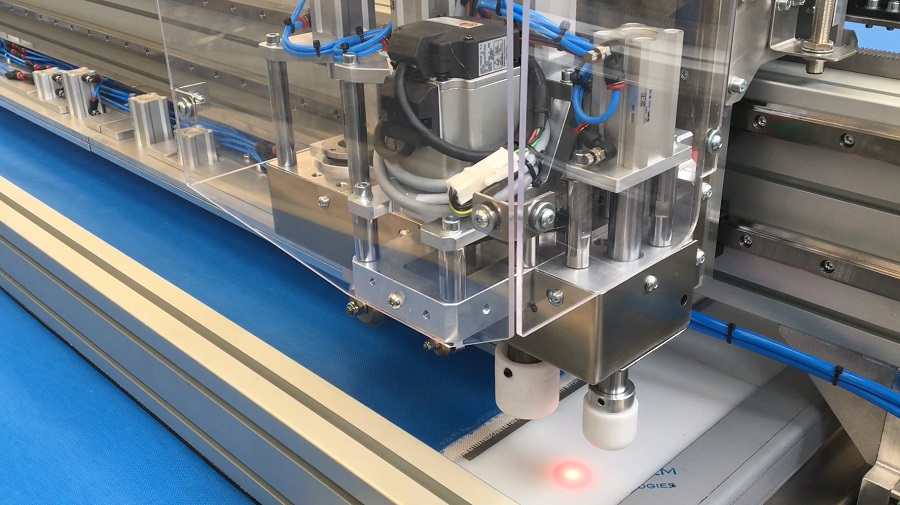

Abbiamo realizzato un plotter da taglio di grandi dimensioni con una lunghezza utile di 21 metri per pannelli fino a 5 metri di larghezza, installando gli utensili tipici necessari per tagliare tessuti pesanti rivestiti in PVC: lame rotative da 28 mm e 45 mm per tagli molto rapidi di curve, linee rette e forme semplici, una lama fissa per forme complesse e una penna per segnare le singole parti con un codice identificativo o indicare punti di riferimento per successivi lavori di saldatura o cucitura.

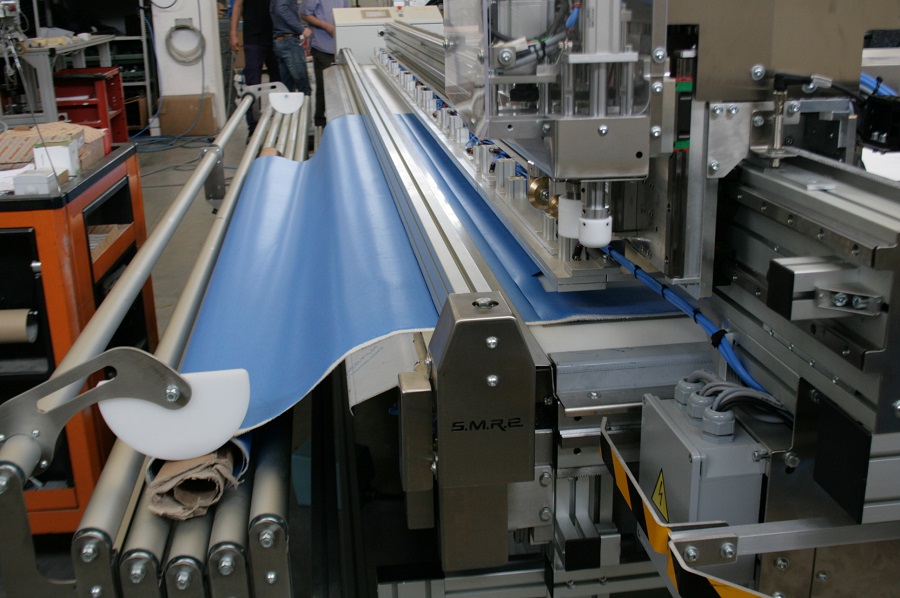

Con un utile di taglio così grande, abbiamo installato due turbine da vuoto, e abbiamo suddiviso il piano di lavoro in più aree, nelle quali la potenza del vuoto può essere attivata o disattivata in base alle dimensioni dei pannelli da tagliare. Le turbine fissano il tessuto sulla superficie di taglio durante l’operazione, ma possono anche invertire il flusso d’aria e creare un “tappeto volante” sul piano di lavoro, facilitando lo spostamento dei grandi e pesanti teli in PVC.
Una macro CAD personalizzata rende la creazione di vele con forme molto complesse veloce e semplice, anche per operatori poco esperti. Gli ordini possono inoltre essere importati direttamente dal database ordini dell’azienda.
